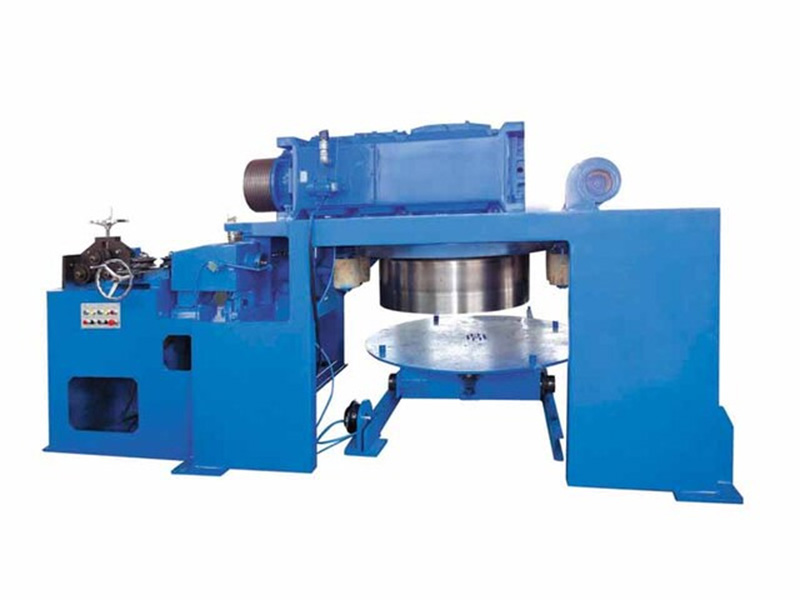

Máy vẽ dây đảo ngược kênh là một thiết bị vẽ dây được thiết kế để giảm đường kính dây một cách được kiểm soát và chính xác. Không giống như máy vẽ dây thẳng đứng truyền thống, máy vẽ dây đảo ngược được đặc trưng bởi thiết kế độc đáo của nó, trong đó bộ phận vẽ dây được đảo ngược, một hướng cung cấp một số lợi thế về hiệu quả không gian, dễ bảo trì và cải thiện điều khiển quá trình vẽ dây. Động cơ là lõi của máy vẽ dây, cung cấp năng lượng cần thiết để kéo dây qua chết dây. Hệ thống ổ đĩa được kết nối với động cơ và chịu trách nhiệm truyền chuyển động quay đến thiết bị vẽ dây. Tốc độ và mô -men xoắn của động cơ có thể được điều chỉnh để phù hợp với các dây khác nhau và các thông số kỹ thuật được yêu cầu. Tính năng đáng chú ý của máy vẽ dây đảo ngược là khung vẽ, chứa các bản vẽ và được đặt ngược để tạo điều kiện cho bản vẽ hỗ trợ trọng lực. Dây đi vào máy từ trên cùng và được vẽ xuống dưới, đi qua một loạt các chết nhỏ hơn dần dần, giảm dần đường kính. Các giá đỡ ngược cung cấp một số lợi ích như giảm tải dây, tuổi thọ dài hơn và kiểm soát căng dây tăng cường. Vẽ dây tốc độ cao tạo ra rất nhiều ma sát, có thể gây ra quá nhiệt và hao mòn của cái chết và chính dây. Để giảm bớt điều này, máy vẽ dây đảo ngược khung đơn được trang bị hệ thống bôi trơn áp dụng chất bôi trơn cho dây khi nó đi qua khuôn. Một lớp chất bôi trơn, bôi trơn làm giảm ma sát, ngăn ngừa quá nóng và cải thiện bề mặt của dây.
