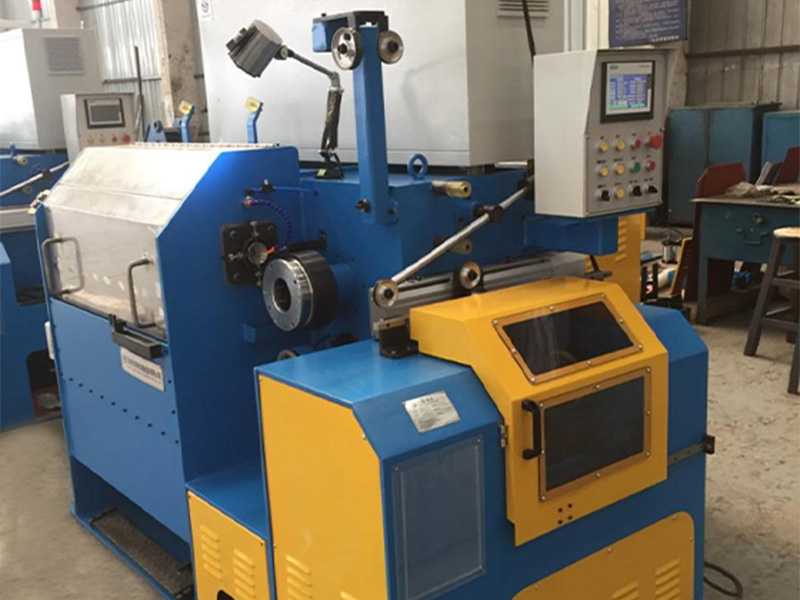

Máy vẽ dây bể nước ngang là một thiết kế ngang thu hút dây qua một loạt các khuôn nhỏ hơn dần dần. Tính năng chính của máy này là hệ thống bể nước, cung cấp làm mát và bôi trơn cho dây trong quá trình vẽ. Cơ chế bôi trơn và làm mát dựa trên nước này giúp giảm ma sát giữa dây và khuôn, làm mát dây để tránh quá nóng và đảm bảo hoàn thiện bề mặt mịn, được đánh bóng. Trong một máy vẽ dây bể nước nằm ngang, dây được đưa vào máy và đi qua các cái chết bởi một capstan điều khiển bằng động cơ hoặc hệ thống kéo. Khi dây đi qua mỗi khuôn, đường kính của nó bị giảm và tính chất cơ học của dây, như độ bền kéo và tính linh hoạt, được tăng cường. Hệ thống bể chứa nước của máy liên tục lưu thông nước hoặc chất bôi trơn gốc nước đặc biệt bao phủ dây, cung cấp việc làm mát và bôi trơn cần thiết để tối ưu hóa quá trình vẽ dây. Cấu hình ngang của máy vẽ dây này có một số lợi thế, đặc biệt là về hiệu quả không gian và dễ bảo trì. Bố cục ngang cho phép dễ dàng thiết lập hệ thống đầu vào và đầu ra của dây, giúp xử lý các cuộn lớn dễ dàng hơn, đặc biệt là trong môi trường sản xuất cao.
